產(chǎn)品簡(jiǎn)介
Qtech-400高速鐵路路基聚脲防護(hù)材料是由A組份為端NCO基團(tuán)的半預(yù)聚體，B組份由端氨基聚醚、胺類擴(kuò)鏈劑和助劑等組成的雙組份彈性體材料。Qtech-400可單獨(dú)使用或結(jié)合其他材料用作高速鐵路混凝土路基或其他基材表面防護(hù)涂層、襯里、耐磨層和減震層等。Qtech-400可形成不同厚度的堅(jiān)硬涂膜，并可以應(yīng)用于各種場(chǎng)合以及處理合適的基材。Qtech-400對(duì)潮氣和濕度不敏感，可在惡劣的環(huán)境條件下應(yīng)用。
性能特點(diǎn)
★ 固化速度快，立面、頂面連續(xù)噴涂不流掛。
★ 優(yōu)良的物理性能，對(duì)各類基材均具有良好的附著力。
★ 對(duì)濕氣、溫度不敏感、熱穩(wěn)定性好。
★ 100%固含量、無(wú)VOC、無(wú)污染、對(duì)環(huán)境友好。
★ 具有優(yōu)良的防腐、防滑、防滲和耐磨性能。
★ 耐候性好、不粉化、不失色。
★ 涂層無(wú)接縫，外表光順。
★ 可手工造粒，獲得“麻面”效果，美觀、防反光。
應(yīng)用范圍
Qtech-400高速鐵路路基聚脲防護(hù)材料具有極快的反應(yīng)速度，一次噴涂厚度可達(dá)數(shù)十毫米，涂層外觀均勻、美觀，可廣泛應(yīng)用于高速鐵路混凝土路基防護(hù)；并可應(yīng)用于跨海大橋橋墩防護(hù)、海底隧道內(nèi)壁防護(hù)、城市地鐵防水、高級(jí)建筑屋面防水、體育場(chǎng)館混凝土看臺(tái)、工廠、艦船甲板、海上鉆井平臺(tái)防腐等領(lǐng)域。
對(duì)要求防旋目、消光等場(chǎng)合，可以利用其極快的反應(yīng)速度，通過(guò)噴涂直接獲得表面具有均勻顆粒的“麻面”涂層。
主要性能指標(biāo)
固含量/% |
100 |
凝膠時(shí)間/s |
10 |
拉伸強(qiáng)度/MPa |
16 |
斷裂伸長(zhǎng)率/% |
400 |
撕裂強(qiáng)度/(N/mm) |
60 |
硬度/邵A |
≥90 |
耐磨性/(阿克隆法,cm3 /1.61km) |
≤0.50 |
吸水率/% |
≤5 |
摩擦系數(shù) |
0.85～0.96 |
附著力/(拉開(kāi)法,MPa) |
≥2.5 |
閃點(diǎn)/ ºC |
>100 |
混合比/(體積) |
1:1 |
耐沖擊性/(落錘高度100cm) |
無(wú)裂紋、皺紋及剝落現(xiàn)象 |
顏色 |
可根據(jù)用戶要求調(diào)制 |
密度/(g/cm3) |
0.95～1.05 |
|
干燥時(shí)間（25±2℃：1分鐘之內(nèi)表干，10分鐘即可達(dá)到步行強(qiáng)度。
厚度：2～3mm（視用戶要求而定）。
涂裝間隔：短，時(shí)間不限；最長(zhǎng)，不超過(guò)6小時(shí)。
基材處理
金屬基材應(yīng)噴砂至2.5Sa級(jí)，并涂裝防銹底漆，每道施工進(jìn)行前，都應(yīng)保證基材表面清潔、無(wú)油污、灰塵等雜質(zhì)。
混凝土應(yīng)完全干燥（新制混凝土需水化、干燥28天）后，表面除去疏松的雜質(zhì)，再進(jìn)行噴涂施工。

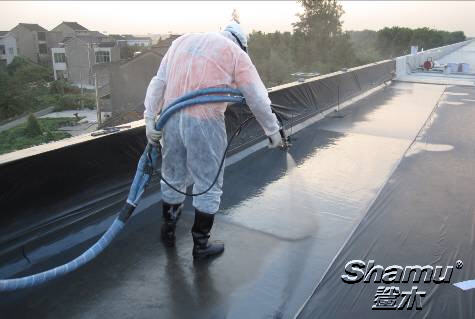

涂裝方法
施工時(shí)必須使用青島沙木國(guó)際貿(mào)易有限公司指定的高溫、高壓撞擊混合設(shè)備。使用未經(jīng)我們驗(yàn)證可行的設(shè)備施工帶來(lái)的損失，后果自負(fù)。
包裝規(guī)格
A組份：220公斤/桶。
B組份：200公斤/桶。（也可根據(jù)用戶要求更換包裝）
貯存和運(yùn)輸
本產(chǎn)品應(yīng)貯存在陰涼、通風(fēng)、干燥的庫(kù)房中，嚴(yán)禁雨淋、日曬、隔絕火源、遠(yuǎn)離熱源，貯存溫度應(yīng)為15～40 ºC。
本產(chǎn)品在不打開(kāi)原包裝的情況下，貯存期自生產(chǎn)之日起為12個(gè)月，超過(guò)貯存期可按本產(chǎn)品標(biāo)準(zhǔn)規(guī)定的項(xiàng)目進(jìn)行檢驗(yàn)，若符合技術(shù)要求仍可使用。
本產(chǎn)品不含有機(jī)溶劑，運(yùn)輸時(shí)可按非危險(xiǎn)品運(yùn)輸。運(yùn)輸時(shí)，應(yīng)嚴(yán)禁雨淋、日曬，并應(yīng)符合運(yùn)輸部門(mén)的有關(guān)規(guī)定。
勞動(dòng)保護(hù)措施
在使用本產(chǎn)品的過(guò)程中，必須穿工作服、戴護(hù)目鏡、手套、防毒面具等勞保用品。
注意事項(xiàng)
1. 施工時(shí)基材溫度應(yīng)高于露點(diǎn)3 ºC以上。
2. 施工前將B組份充分?jǐn)嚢柚镣耆鶆颉?/div>
3. A組份未用完的涂料應(yīng)充氮后密封保存。
4. 該體系為100%固含量，嚴(yán)禁加入任何稀釋劑。
5. 在密閉空間施工時(shí)，應(yīng)保證良好的通風(fēng)。
6. 此說(shuō)明書(shū)是我們?cè)囼?yàn)和經(jīng)驗(yàn)的積累，詳細(xì)施工細(xì)則可參考《京滬高鐵混凝土橋面噴涂聚脲防水涂料暫行技術(shù)條件》、青島沙木國(guó)際貿(mào)易有限公司聚脲技術(shù)規(guī)程或登陸
www.57luan.cn、中國(guó)聚脲技術(shù)網(wǎng)（
www.polyurea.cn）以及咨詢青島理工大學(xué)功能材料研究所。
7. 隨著產(chǎn)品的不斷改進(jìn)，產(chǎn)品性能參數(shù)可能會(huì)有所改變，請(qǐng)保持聯(lián)系。
我們的技術(shù)不斷進(jìn)步，如有更新恕不另行通知，最新技術(shù)指標(biāo)請(qǐng)瀏覽公司網(wǎng)站或與本公司聯(lián)系。
產(chǎn)品說(shuō)明書(shū)下載：
Qtech-400高速鐵路路基聚脲防護(hù)材料.pdf
