Qtech-420高能抗爆聚脲材料材料
產品簡介
Qtech-420聚脲抗爆材料是雙組份無溶劑涂料，具有極快的反應速度，優異的力學性能。一次噴涂厚度可達數十毫米，不含VOC，對環境友好。涂層外觀均勻、美觀，具有優異的抗沖擊、耐磨損、防水防腐等性能。可廣泛應用于軍用設備防護、建筑物抗爆、抗沖擊等領域。該技術由青島沙木新材料有限公司（以下簡稱“沙木新材”）和青島理工大學功能材料研究所（以下簡稱“研究所”)聯合開發，達到了國內領先、國際先進的水平。
性能特點
★力學性能優異，具有良好抗爆、抗震、抗沖擊性能；
★硬度較高，抗劃傷，耐磨損；
★對濕氣、溫度不敏感，熱穩定性好；
★具有優良的防腐、防滲性能；
★涂層無接縫，防水性能優異；
★固化速度快，立面、頂面連續噴涂不流掛；
★優良的物理性能，對各類基材均具有良好的附著力；
★零VOC、無污染、對環境友好；
★耐候性好、不粉化、不失色；
★可手工造粒，獲得“麻面”效果，美觀、防反光；
成果斐然

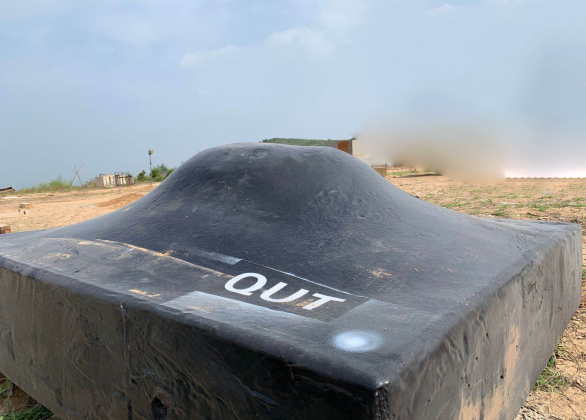

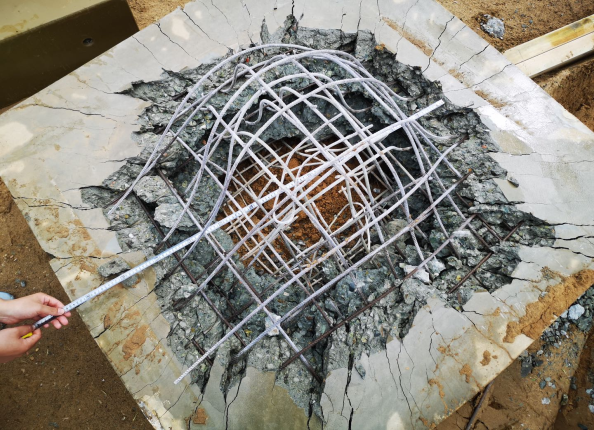

經過近一周的準備和爆炸測試，青島沙木新材料有限公司與青島理工大學合作研發成功的QTECH-420噴涂聚脲產品，在河北懷來某國防重點實驗室爆炸試驗場進行的10公斤TNT混凝土預制件貼爆比武中，獲得零破損、零飛濺的驕人業績，受到某部委專家、領導的高度贊揚。下圖為10公斤TNT貼爆結果(左為純混凝土，中為QTECH防護混凝土)。
專業可靠
青島沙木新材料有限公司長期與青島理工大學開展產學研合作，共同培養了一大批材料科學專業人才，研發的高端聚脲產品長期服務社會。通過高應變速率測試、霍普金森撞擊、鋼結構小劑量TNT爆炸試驗、鋁合金油罐車抗追尾撞擊1:1實物撞擊試驗、耐老化研究等工作，見下圖。結果表明:我們團隊注重基礎科學研究，不斷探索新型聚脲分子結構與性能的關系，研制的QTECH系列高端聚脲產品在創新性、穩定性、可靠性、耐久性等方面達到國際領先水平!
主要性能指標
固含量/% | 100 |
凝膠時間/s | 6 |
拉伸強度/ MPa | 28 |
斷裂伸長率/% | 245 |
撕裂強度/(N/mm) | 125 |
硬度/邵D | 55 |
耐磨性/(阿克隆法,cm3 /1.61km) | ≤0.07 |
耐介質 | 無銹蝕、無氣泡、無脫落 |
附著力/(拉開法,MPa) | ≥ 3.0 |
耐鹽霧（2000小時） | 無銹蝕、無氣泡、無脫落 |
混合比/(體積) | 1:1 |
抗沖擊/(kg·cm) | 100 |
顏色 | 可根據用戶要求調制 |
密度/(g/cm3) | 0.95～1.05 |
厚度：0.5mm以上（視用戶要求而定）。
涂裝間隔：最短，時間不限；最長，不超過6小時。
基材處理
? 基材表面應平整，無灰塵、油漬等缺陷，如有缺陷應進行修補，達到要求后方可噴涂。。
涂裝方法
? 施工時必須使用青島沙木新材料有限公司指定的高溫、高壓撞擊混合設備。使用未經我們驗證可行的設備施工帶來的損失，后果自負。
? 如表面需要進行消光處理，可咨詢我公司技術人員，使用配套的表面處理系統。
包裝規格
A組分：220公斤/桶。
B組分：200公斤/桶。（也可根據用戶要求更換包裝）
貯存和運輸
? 本產品應貯存在陰涼、通風、干燥的庫房中，嚴禁雨淋、日曬、隔絕火源、遠離熱源，貯存溫度應為15～40℃。
? 本產品在不打開原包裝的情況下，貯存期自生產之日起為12個月，超過貯存期可按本產品標準規定的項目進行檢驗，若符合技術要求仍可使用。
? 本產品不含有機溶劑，運輸時可按非危險品運輸。運輸時，應嚴禁雨淋、日曬，并應符合運輸部門的有關規定。
勞動保護措施
? 在使用本產品的過程中，必須穿工作服、戴護目鏡、手套、防毒面具等勞保用品。
注意事項
1. 施工時基材溫度應高于露點3℃以上。
2. 施工前將B組份充分攪拌至完全均勻。
3. A組份未用完的涂料應充氮后密封保存。
4. 該體系為100%固含量，嚴禁加入任何稀釋劑。
5. 在密閉空間施工時，應保證良好的通風。
7. 隨著產品的不斷改進，產品性能參數可能會有所改變，請保持聯系。
我們的技術不斷進步，如有更新恕不另行通知，最新技術指標請瀏覽公司網站或與本公司聯系。
技術咨詢 熱線電話：黃教授 13906485186
